Descripción:
Regulador modular especialmente desarrollado para el control de Tiras LED Monocolor 12-48Vcc.
Gran Capacidad máxima de 20A (tira de 12Vcc = 240W / tira de 24Vcc = 480W).
Tecnología de regulación por modulación de pulsos (PWM).
Diferentes modos de control: Pulsador, Potenciómetro o Señal 0/10V.
Función Memoria y Auto (en caso de haber un corte de alimentación, el regulador recupera el estado previo al restablecerse la misma).
Protección rearmable frente a sobrecargas y cortocircuitos.
Posibilidad de configuración Maestro/Esclavo, lo que permite ampliar potencia a controlar..
Instalación en raíl DIN, dos módulos de anchura.
Entrada anti-pánico para sistemas de seguridad.
- Características técnicas
- Dimensiones
- Instalación
- Documentos
- Datos logísticos
Características técnicas RE EL2 LE2
| Referencia de producto | RE EL2 LE2 |
| Tensión de Alimentación (V) | 12Vcc - 48Vcc |
| Consumo Propio | < 12mA |
| Canales de Salida | 1 |
| Potencia máxima (VA) | 0 |
| Tipo de Carga | Tiras LED Monocolor |
| Tiras LED Baja Tensión (A) | 20A (tira 12V = 240W // tira 24V = 480W) |
| Máxima corriente de absorción por 1/10V (mA) | 0 |
| Nº máximo de equipos | 0 |
| Control | Pulsador, Potenciómetro o Señal 0/10Vcc |
| Nº Máximo de Pulsadores luminosos | 0 |
| Nº Módulos | 2 |
| Tipo bornas de conexión | Tornillos imperdibles |
| Sección de cable (mm2) | 4 |
| Temperatura de almacenamiento (ºC) (min) | -30 |
| Temperatura de almacenamiento (ºC) (max) | 70 |
| Instalación | Raíl DIN |
| Temperatura de Funcionamiento (ºC) (min) | 0 |
| Temperatura de Funcionamiento (ºC) (max) | 55 |
| Grado de Protección | IP20 según UNE 20324 |
| De acuerdo a las Directivas | Baja Tensión 2014/35/EU; Compatibilidad Electromagnética 2014/30/EU; 2011/65/EU |
| De acuerdo con la Norma | UNE-EN 60669-2-1:2005, +erratum:2008, +/A1:2010, +/A12:2011 |
Dimensiones RE EL2 LE2

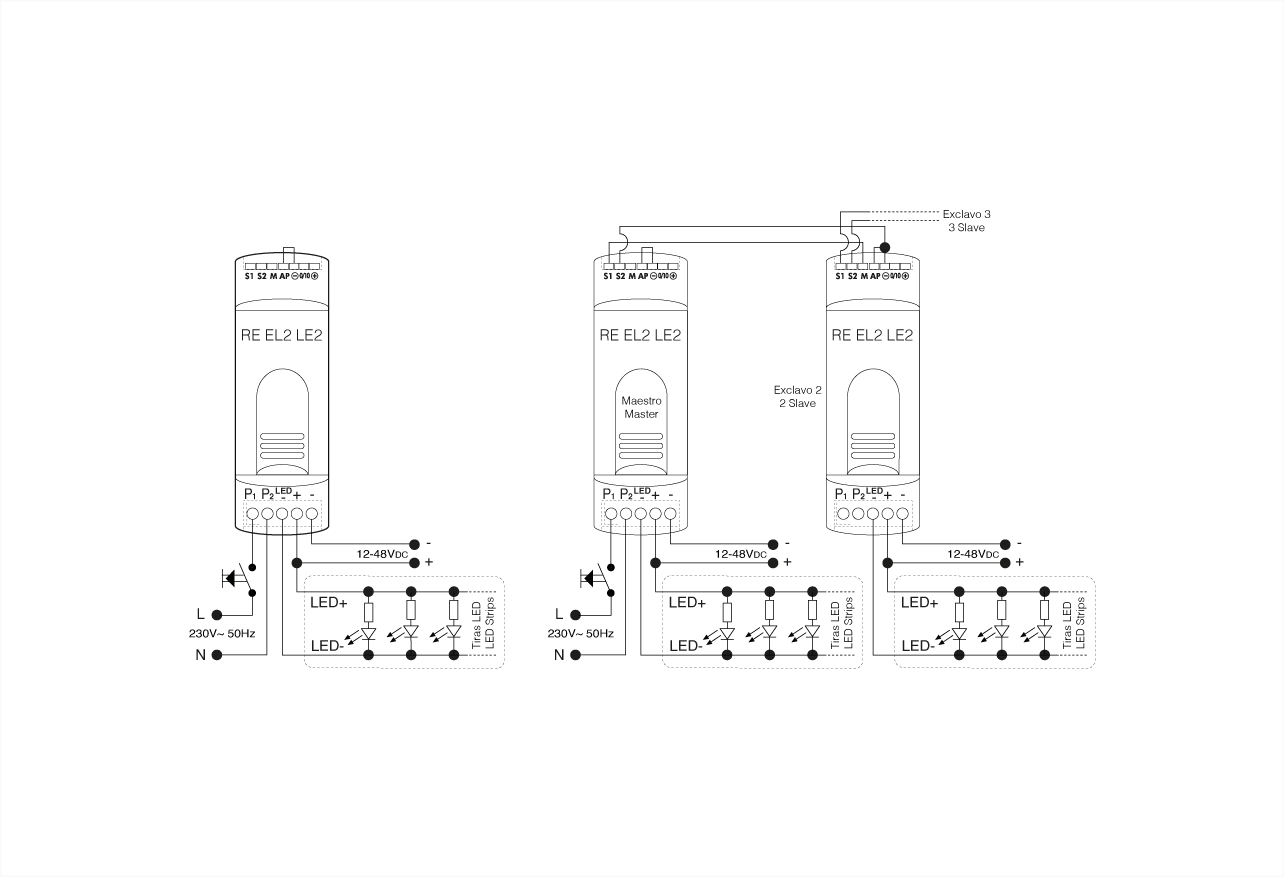

Instalación RE EL2 LE2
Documentos RE EL2 LE2
Producto
| Ancho (mm) | 35 |
| Fondo (mm) | 65 |
| Alto (mm) | 90 |
| Peso (gr.) | 120 |
| EAN unitario | 8422447015126 |
Embalaje
| Tipo de embalaje | BX |
| Ud. Embalaje | 1 |
| Ancho embalaje (mm) | 62 |
| Fondo embalaje (mm) | 38 |
| Alto embalaje (mm) | 95 |
| Peso bruto embalaje (Kg.) | 0,12 |
