ACTUADOR DE REGULACIÓN 1-10V DE 3 CANALES – RE KNT 110

Descripción

  • Actuador de Regulación 1-10Vcc con 3 canales de salida.
  • Admite hasta 50 Reactancias o Drivers 1-10V por canal (150 máx. total).
  • Dispone de salidas de relé para la desconexión física de las luminarias.
  • Incorpora protección contra sobre-carga y corto-circuito.
  • Formato modular (5 módulos de anchura), instalación en carril DIN.
  • Dispone de un potenciómetro para el control manual, sin necesidad del Bus, lo que permite comprobar el perfecto funcionamiento del regulador con las lámparas.
  • Entrada anti-pánico para sistemas de seguridad.
  • Programación y puesta en marcha mediante ETS4 o versiones posteriores.

Características técnicas

Referencia de producto RE KNT 110
Tensión de Alimentación (V) 230VCA
Frecuencia (Hz) 50
Consumo Propio 13mA
Canales de Salida 3
Poder de corte del relé (A) 3
Tipo de Carga Reactancia o Driver 1-10Vcc
Lámparas LED (W) 0
Halógenas con trafo ferromagnetico (W) 0
Motores (VA) 0
Máxima corriente de absorción por 1/10V (mA) 500
Máxima corriente inyección por 1/10V (mA) 100 (por Canal) // 270 (en Total)
Nº máximo de equipos 150
Entradas Binarias/Analógicas 0
Instalación Raíl DIN
Nº Módulos 5
Control Bus KNX
Programación a través de ETS4 o posterior
Compatible con KNX
Tipo bornas de conexión Tornillos imperdibles
Sección de cable (mm2) 6
Temperatura de almacenamiento (ºC) (min) -30
Temperatura de almacenamiento (ºC) (max) 70
Temperatura de Funcionamiento (ºC) (min) -5
Temperatura de Funcionamiento (ºC) (max) 45
Protección Ambiental IP20 según UNE 20324
De acuerdo con la Norma KNX Standard 2.0 EN60669-1, 2-1 y 2-3 Seguridad 73/23/EEC Comp. Electromagn. 204/108/EC

Dimensiones

ACTUADOR DE REGULACIÓN 1-10V DE 3 CANALES – RE KNT 110 - Dimensiones - Dinuy

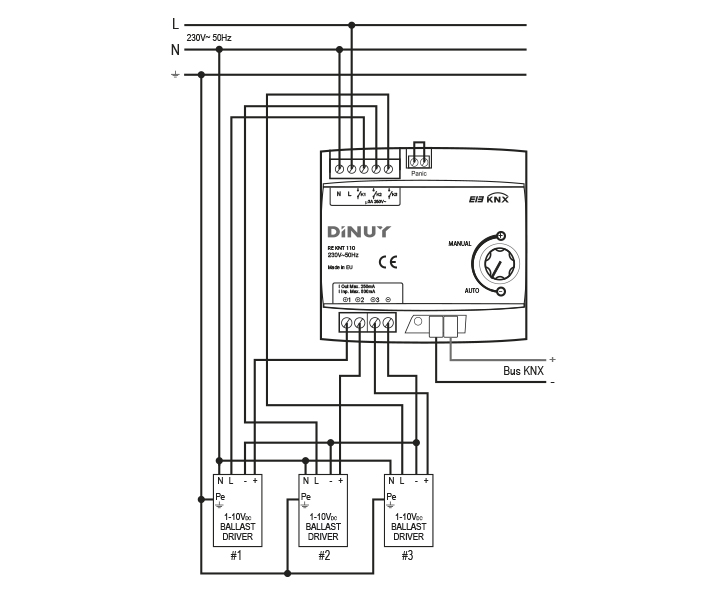

Esquema de instalación

ACTUADOR DE REGULACIÓN 1-10V DE 3 CANALES – RE KNT 110 - Esquema de instalación - Dinuy
