DETECTOR DE MOVIMIENTO DALI – DM TE1 DA2
Descripción
• Detector de movimiento para Luminarias DALI con ajuste del nivel de stand-by:
– Si hay movimiento, y hay menos luz natural de la fijada en el sensor, las luminarias se encienden al 100%.
– Si no hay movimiento, las luminarias se quedan encendidas al nivel establecido en el sensor (0% ~ 50%).
• Incorpora sensor de luminosidad, lo que permite limitar su activación a la luz natural existente en cada instante del día.
• Cobertura: 360º en Ø7m (máx.). Posibilidad de ampliación del área de detección de movimiento utilizando sensores esclavos (DM SEN T03).
• Salida de relé para desconectar y apagar por completo las luminarias.
• Montaje empotrado en falso techo.
• Ejemplos de aplicación: oficinas, colegios, hospitales, hoteles…
Características técnicas
| Referencia de producto | DM TE1 DA2 |
| Tensión de Alimentación (V) | 230VCA |
| Frecuencia (Hz) | 50 |
| Consumo Propio | 2W |
| Canales de Salida | 1 |
| Tipo de Carga | Reactancia o Driver DALI |
| Poder de corte del relé (A) | 16 |
| Lámparas LED (W) | 0 |
| Halógenas con trafo ferromagnetico (W) | 0 |
| Nº máximo de equipos | 64 |
| Contacto libre de tensión | No |
| Ángulo de Detección (º) | 360 |
| Altura de montaje (m) | 2.5 |
| Diámetro de detección (m) | 7 |
| Nº Máximo sensores movimiento extra | 14 |
| Nivel de Regulación (%) | 0 - 50 |
| Temporización mínima (segundos) | 5 |
| Temporización máxima (minutos) | 10 |
| Nivel luminosidad (lux) (min) | 3 |
| Nivel luminosidad (lux) (max) | 100 |
| Tecnologia | DALI |
| Montaje | Empotrado en techo |
| Lámparas Fluorescentes (VA) | 0 |
| Admite contactor | Sí |
| Paso por cero | Sí |
| Temperatura de Funcionamiento (ºC) (min) | 0 |
| Temperatura de Funcionamiento (ºC) (max) | 40 |
| Protección Ambiental | IP40, Clase II |

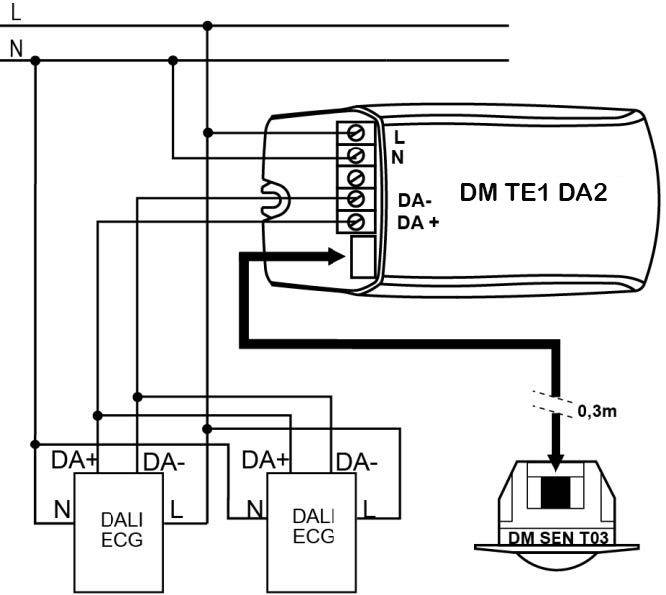

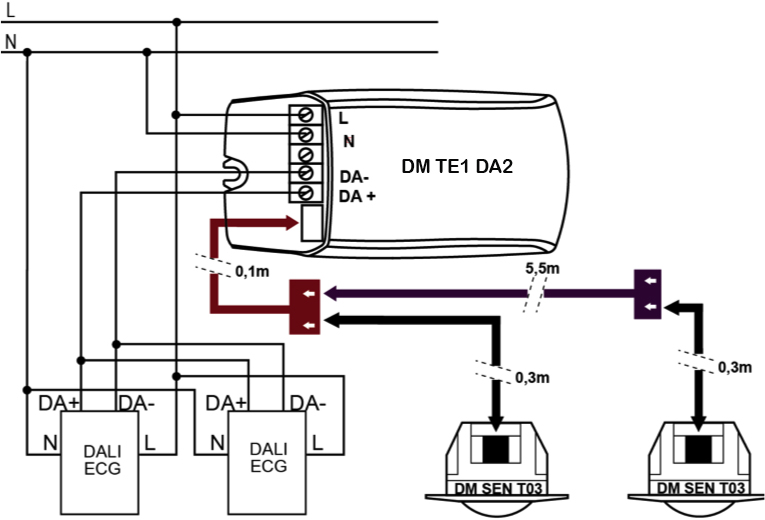

Esquema de instalación
