ACTUADOR DE REGULACIÓN RLC+LED DE 1 CANAL – RE KNT 000

Descripción

  • Actuador de Regulación universal KNX de 1 canal de salida.
  • Tecnología de regulación por corte a principio o fin de fase.
  • Válido para cargas R, L, C ó LED:
    • Lámparas LED 230V regulables.
    • Lámparas LED 12V regulables (con transfo electrónico).
    • Lámparas Fluo-compactas regulables.
    • Incandescencia y Halógenas 230V.
    • Halógenas MBT con transformador electrónico (no ferromagnético).
  • Incorpora protección contra sobre-carga, corto-circuito y sobre-temperatura.
  • Formato modular (5 módulos de anchura), instalación en carril DIN.
  • Dispone de un potenciómetro para el control manual, sin necesidad del Bus, lo que permite comprobar el perfecto funcionamiento del regulador con las lámparas.
  • Entrada anti-pánico para sistemas de seguridad.
  • Programación y puesta en marcha mediante ETS4, o versiones posteriores.

Características técnicas

Referencia de producto RE KNT 000
Tensión de Alimentación (V) 230VCA
Frecuencia (Hz) 50
Consumo Propio 3,9mA
Canales de Salida 1
Tipo de Carga Lámparas LED regulables, Incandescencia y Halogenas
Lámparas LED (W) 0
Lámparas LED 230V regulables a principio de fase 7W ~ 300W
Lámparas LED 230V regulables a fin de fase 7W ~ 1000W
Lámparas LED 12V regulables con trafo electrónico 18 trafos x 50W y 1lámp/trafo ó 9 trafos x 100W y 1 lámp/trafo
Incandescendia y Halógenas 230V (W) 1000
Halógenas 12V con transformador electrónico (W) 1000
Halógenas con trafo ferromagnetico (W) 800
Motores (VA) 0
Máxima corriente de absorción por 1/10V (mA) 0
Nº máximo de equipos 0
Entradas Binarias/Analógicas 0
Instalación Raíl DIN
Nº Módulos 5
Control Bus KNX
Programación a través de ETS3 o posterior
Compatible con KNX
Tipo bornas de conexión Tornillos imperdibles
Sección de cable (mm2) 6
Temperatura de almacenamiento (ºC) (min) -30
Temperatura de almacenamiento (ºC) (max) 70
Temperatura de Funcionamiento (ºC) (min) -5
Temperatura de Funcionamiento (ºC) (max) 45
Protección Ambiental IP20 según UNE 20324
De acuerdo con la Norma KNX Standard 2.0 EN60669-1, 2-1 y 2-3 Seguridad 73/23/EEC Comp. Electromagn. 204/108/EC

Dimensiones

ACTUADOR DE REGULACIÓN RLC+LED DE 1 CANAL – RE KNT 000 - Dimensiones - Dinuy

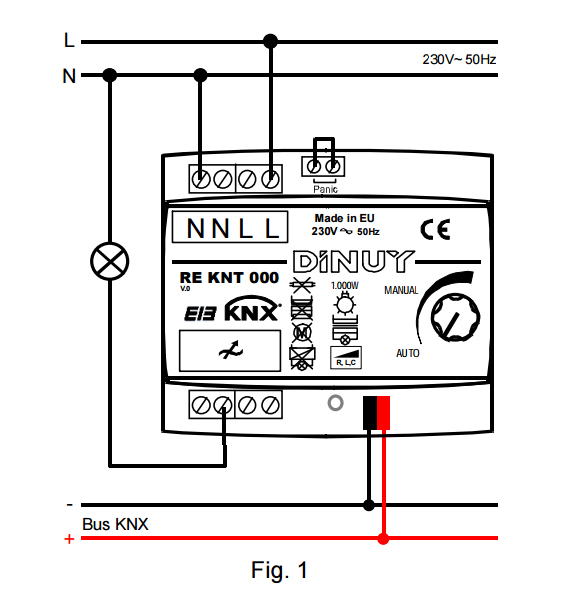

Esquema de instalación

ACTUADOR DE REGULACIÓN RLC+LED DE 1 CANAL – RE KNT 000 - Esquema de instalación - Dinuy
