DETECTOR DE MOVIMIENTO CON RELÉ INVERTIDO – DM TEC IV1

Descripción

  • Detector de Movimiento, con tecnología PIR, para montaje superficial en techo.
  • Dispone de 1 canal de salida con relé de 16A, libre de tensión, y contacto normalmente cerrado.
  • Lógica de funcionamiento inversa: apaga la iluminación en el momento que detecta un movimiento.
  • Una segunda temporización permite activar la iluminación una vez se deje de detectar movimiento y transcurra el tiempo de retardo establecido.
  • Cobertura máxima de 360º y Ø7m, a 2,5m de altura.
  • Conmutación en paso por cero, lo que permite la protección de su relé y la conmutación de altas potencias.
  • Válido para todo tipo de lámparas, incluido Lámparas LED y UV.
  • Ejemplo de aplicación: control de lámparas germicidas para la desinfección de salas o estancias.

Características técnicas

Referencia de producto DM TEC IV1
Tensión de Alimentación (V) 230V
Frecuencia (Hz) 50
Consumo Propio <1W
Canales de Salida 1
Poder de corte del relé (A) 16A
Lámparas LED (W) 400W
Incandescendia y Halógenas 230V (W) 3000W
Halógenas 12V con transformador electrónico (W) 3000W
Halógenas con trafo ferromagnetico (W) 2400W
Contacto libre de tensión Si
Ángulo de Detección (º) 360
Altura de montaje (m) 2.5
Diámetro de detección (m) 7
Longitud de detección (m) 0
Nº Máximo sensores movimiento extra 0
Temporización mínima (segundos) T1 (retardo a la detección): 1min / T2 (retardo a la activación): 5min ~ 90min o anulado
Nivel luminosidad (lux) (min) 0
Nivel luminosidad (lux) (max) 0
Tecnologia PIR
Montaje Superficie en techo
Lámparas Fluorescentes (VA) 1.300W
Admite contactor
Paso por cero
Temperatura de Funcionamiento (ºC) (min) -10
Temperatura de Funcionamiento (ºC) (max) 45
Protección Ambiental IP40
De acuerdo a las Directivas Baja Tensión 2014/35/EU; Compatibilidad Electromagnética 2014/30/EU; 2011/65/EU; RoHS 2011/65/EU
De acuerdo con la Norma UNE-EN 60669-2-1:2005, +erratum:2008, +/A1:2010, +/A12:2011; UNE-EN 60669-2-3:2007

Dimensiones

DETECTOR DE MOVIMIENTO CON RELÉ INVERTIDO – DM TEC IV1 - Dimensiones - Dinuy

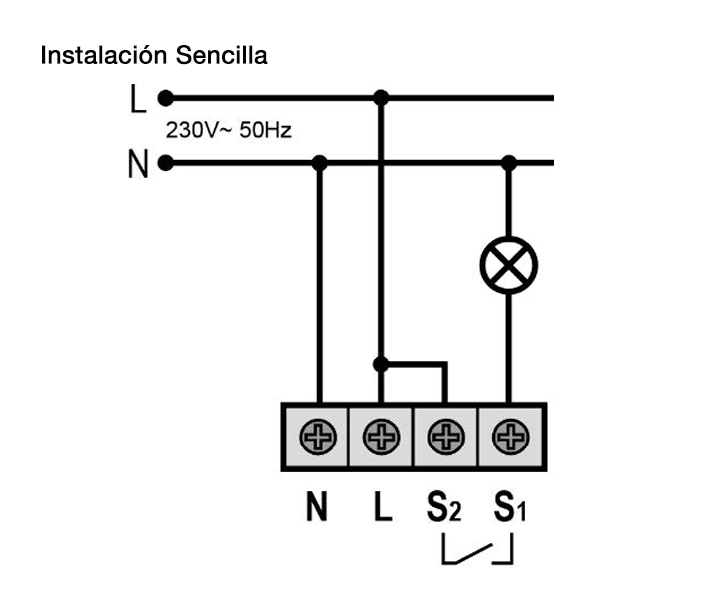

Esquema de instalación

DETECTOR DE MOVIMIENTO CON RELÉ INVERTIDO – DM TEC IV1 - Esquema de instalación - Dinuy
