ACTUADOR CONMUTACIÓN 2 CANALES / PERSIANA 1 CANAL- PE KNT 001

Descripción

Actuador de Conmutación de 2 canales o de Persianas/Toldos de 1 canal.
Capacidad máxima de conmutación de hasta 16A por canal.
Dispone de 4 entradas Analógicas/Digitales, las cuales pueden configurarse de forma independiente, a través del ETS:
Entradas Digitales (binarias): permite la conexión de un pulsador, interruptor o sensor binario convencional, libre de potencial.
Entradas Analógicas: permite la conexión de una sonda de temperatura (ST KNT 001 ó ST KNT 002).
Programación y puesta en marcha mediante ETS5.

Características técnicas

Referencia de producto PE KNT 001
Tensión de Alimentación (V) 230VCA
Frecuencia (Hz) 50
Consumo Propio < 2mA
Canales de Salida 2
Poder de corte del relé (A) 16
Tipo de Carga Conmutación de 1 canal de persianas/toldos ó 2 canales de salida independientes
Lámparas LED (W) 400
Incandescendia y Halógenas 230V (W) 3000
Halógenas 12V con transformador electrónico (W) 3000
Halógenas con trafo ferromagnetico (W) 500
Motores (VA) 700
Máxima corriente de absorción por 1/10V (mA) 0
Nº máximo de equipos 0
Contactos Libre de tensión
Entradas Binarias/Analógicas 4
Instalación Sobre techo
Nº Módulos 1
Control Bus KNX
Programación a través de ETS5 o posterior
Compatible con KNX
Tipo bornas de conexión Tornillos imperdibles
Sección de cable (mm2) 2.5
Temperatura de almacenamiento (ºC) (min) -30
Temperatura de almacenamiento (ºC) (max) 70
Temperatura de Funcionamiento (ºC) (min) -5
Temperatura de Funcionamiento (ºC) (max) 45
Protección Ambiental IP20 según UNE 20324
De acuerdo con la Norma KNX Standard 2.0 EN60669-1, 2-1 y 2-3Seguridad 2014/35/UE Comp. Electromagn. 2014/30/UE

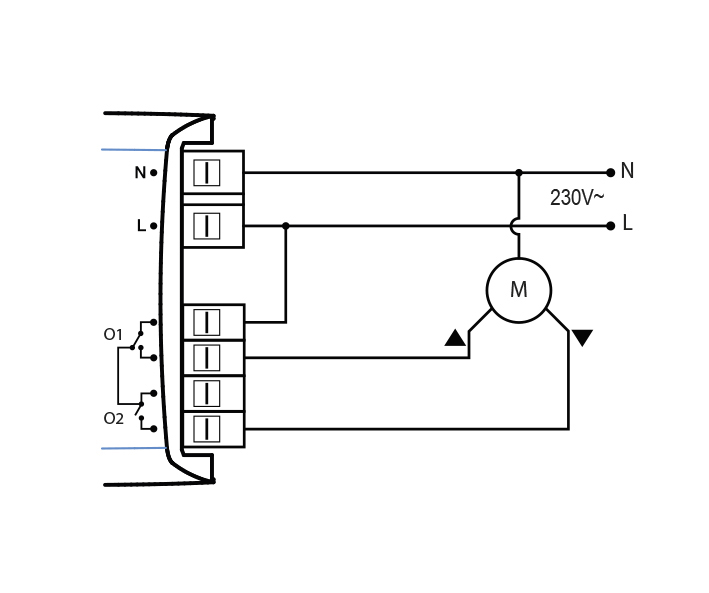

Esquema de instalación

ACTUADOR CONMUTACIÓN 2 CANALES / PERSIANA 1 CANAL- PE KNT 001 - Esquema de instalación - Dinuy
