ENTRADA BINARIA/ANALÓGICA DE 4 CANALES – EM KNT 002

Descripción

  • Interfaz con 4 canales independientes, los cuales pueden funcionar como Entrada Binaria o Analógica.
  • Este dispositivo puede emplearse como interfaz de pulsadores, interruptores o sensores binarios convencionales, para la lectura de entradas binarias, así como para la medición de temperatura, a través de una sonda externa.
  • Cada uno de los 4 canales dispone de las siguientes funciones:
    • Interruptor: para el encendido y apagado de la iluminación.
    • Interruptor y Regulador: para el encendido, apagado y regulación de la iluminación.
    • Interruptor Múltiple: para el encendido y apagado de la iluminación en función del número de pulsaciones.
    • Interruptor Secuencial: para el encendido y apagado secuencial.
    • Control Toldo / Persiana: para el control, mediante pulsadores o interruptores, de la subida y bajada de persianas y lamas.
    • Control Escenas: para el guardado y recuperación de escenas de iluminación.
    • Valor Fijo / Forzado: para el envío de valores concretos, por ejemplo, de niveles de iluminación.
    • Contador: permite contar, por ejemplo, cuantas maniobras son realizadas, se trata de un contador de impulsos.
    • Sensor de temperatura (sondas ST KNT 001 y ST KNT 002).
  • Dispone de hasta 4 Termostatos de Calentamiento y/o Enfriamiento.
  • Formato reducido, que permite su instalación dentro del mecanismo, detrás de los pulsadores.
  • Programación y puesta en marcha mediante ETS4 y versiones posteriores

Características técnicas

Referencia de producto EM KNT 002
Tensión de Alimentación (V) 21Vcc - 32Vcc
Consumo Propio 7,5mA
Canales de Salida 4
Programación a través de ETS4 o posterior
Instalación Caja de mecanismo
Puesta en Marcha System Mode
Longitud de Línea (m) < 10
Tipo de Entradas Binarias ó Analógicas
Temperatura de Funcionamiento (ºC) (min) -5
Temperatura de Funcionamiento (ºC) (max) 45
Medio KNX TP1
Protección Ambiental IP20
De acuerdo a las Directivas KNX Standard 2.0 EN60669-1, 2-1 y 2-3 Seguridad 73/23/EEC Comp. Electromagn. 204/108/EC
De acuerdo con la Norma KNX Standard 2.0 EN60669-1, 2-1 y 2-3

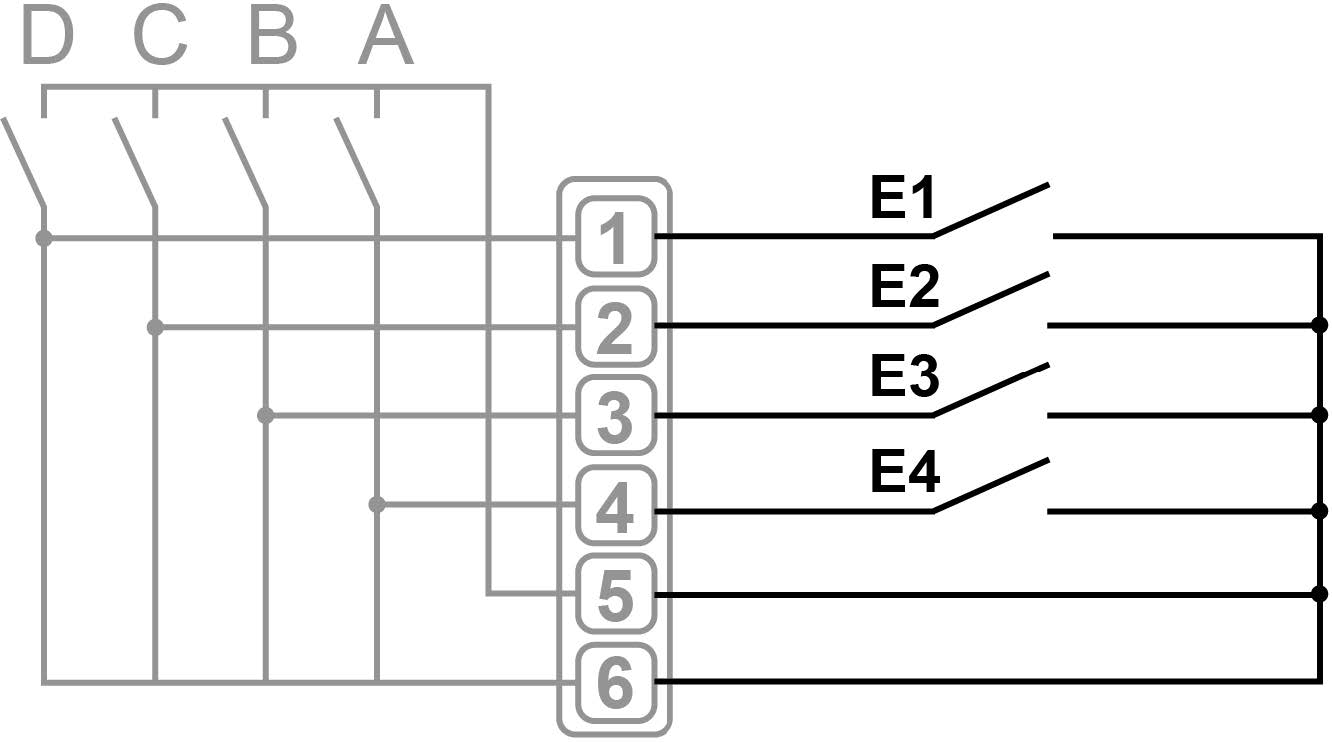

Esquema de instalación

ENTRADA BINARIA/ANALÓGICA DE 4 CANALES – EM KNT 002 - Esquema de instalación - Dinuy
