ACTUADOR CONMUTACIÓN 12 CANALES – IT KNT 012

Descripción

Actuador de conmutación modular, con 12 canales de salida.
Capacidad máxima de conmutación de hasta 16A por canal, disponiendo de 12 contactos libres de tensión.
Formato modular (12 módulos de anchura), instalación en carril DIN.
Forzado manual, sin necesidad de la conexión del Bus.
Programación y puesta en marcha mediante ETS3, o versiones posteriores.
Es posible habilitar diferentes funciones: temporizador, escenas, operaciones lógicas, funcionamiento forzado, control de válulas electrotérmicas…

Características técnicas

Referencia de producto IT KNT 012
Tensión de Alimentación (V) 230VCA
Frecuencia (Hz) 50/60
Consumo Propio 12mA
Canales de Salida 4
Poder de corte del relé (A) 16
Tipo de Carga Conmutación de 12 canales de salida independientes
Lámparas LED (W) 400
Incandescendia y Halógenas 230V (W) 3000
Halógenas 12V con transformador electrónico (W) 3000
Halógenas con trafo ferromagnetico (W) 500
Motores (VA) 0
Máxima corriente de absorción por 1/10V (mA) 0
Nº máximo de equipos 0
Contactos Libre de tensión
Entradas Binarias/Analógicas 0
Instalación Raíl DIN
Nº Módulos 12
Control Bus KNX
Programación a través de ETS3 o posterior
Compatible con KNX
Tipo bornas de conexión Tornillos imperdibles
Sección de cable (mm2) 6
Temperatura de almacenamiento (ºC) (min) -25
Temperatura de almacenamiento (ºC) (max) 55
Temperatura de Funcionamiento (ºC) (min) -5
Temperatura de Funcionamiento (ºC) (max) 45
Protección Ambiental IP20 según UNE 20324
De acuerdo con la Norma KNX Standard 2.0 EN60669-1, 2-1 y 2-3Seguridad 2014/35/UE Comp. Electromagn. 2014/30/UE

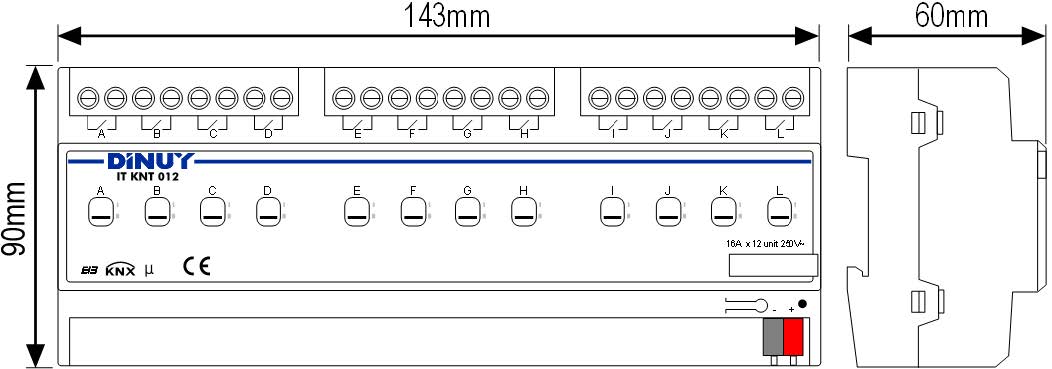

Dimensiones

ACTUADOR CONMUTACIÓN 12 CANALES – IT KNT 012 - Dimensiones - Dinuy

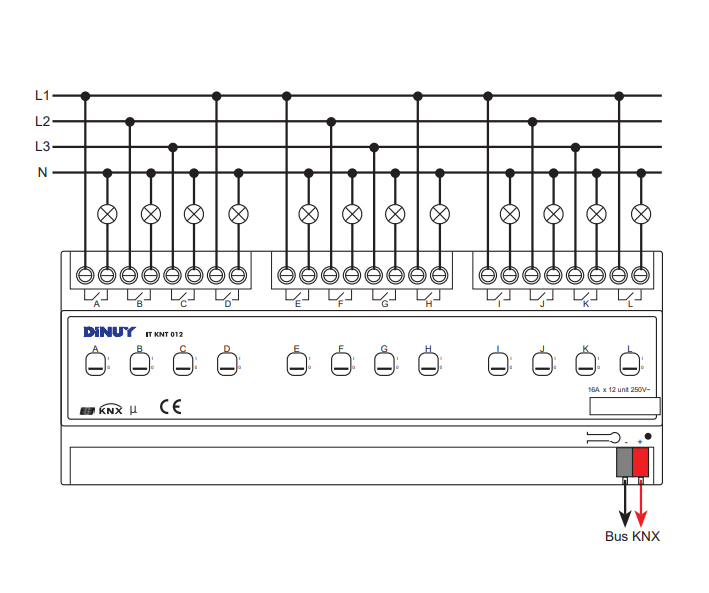

Esquema de instalación

ACTUADOR CONMUTACIÓN 12 CANALES – IT KNT 012 - Esquema de instalación - Dinuy
